Kino im Grassi Museum

Hybridsysteme und Subwoofer für Surround Sound

Die Verantwortlichen des Grassi Museum Leipzig haben sich bei der Neuplanung der Beschallungsanlage Ihres Mehrzweck-Kinosaales für Produkte von K.M.E. entschieden. Der nach unten abfallende Saal wird unter anderem für Filmvorführungen im Rahmen von Festivals, Podiumsdiskussionen sowie Vorträge mit Sprachbeschallung genutzt. Für diese Nutzung war die installierte Technik nicht mehr ausreichend und zeitgemäß.

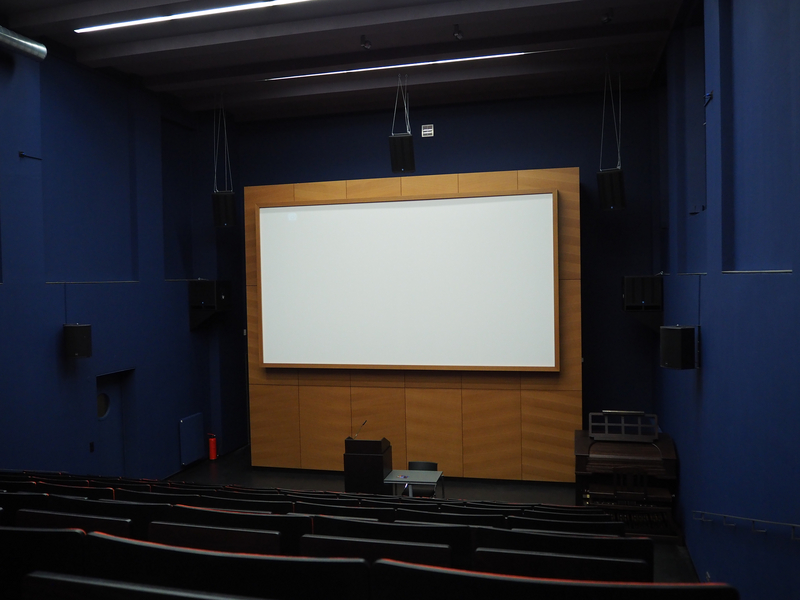

Das bestehende Surround Sound System konnte durch drei QF 5045 V2 über und neben einer historischen Kino-Orgel in der Front (Left, Center, Right) wesentlich aufgewertet werden. Die akustisch schwierigen Bedingungen aufgrund von schallharten Betonwänden wurden mit den direktabstrahlenden Lautsprechern durch Vermeidung von Reflexionen ohne Probleme gemeistert. Für die vordersten Sitzreihen ist eine flach hinter der schalldurchlässigen Projektionswand installierte ILS 64 zuständig. Das neutrale Frequenzverhalten sowie die Präsenz ermöglichen eine unverfälschte Wiedergabe der vielfältigen hochwertigen Tonformate. Als Effektbass kommen zwei QLB 118 G zum Einsatz, welche links und rechts an den Wänden montiert ihren Platz finden. Die Verstärkung der aus dem Crestron HD-XSP DSP stammenden Audiosignale übernehmen eine DA 428 für alle Topteile sowie eine DA 230 Digitalendstufe für die Subwoofer. Zugespielt wird wahlweise über den integrierten Denon DBP-2012 UD Blu-ray-Player oder externe HDMI-Quellen.

Vom 28. Oktober bis 3. November 2019 gastiert wieder das DOK Leipzig, führendes Festival für Dokumentar- und Animationsfilm, im Grassi Museum. Die Filmvorführungen sowie Sprachbeiträge können nun mit state of the art Equipment dem Publikum präsentiert werden.

Geplant und umgesetzt wurde das Projekt durch unseren Partner Studio-Elektroakustik GmbH.

www.sea-leipzig.de

www.grassimuseum.de



Bild: “Eingang Grassi-Museen, Leipzig” von Dirk Goldhahn. Lizenz: CC BY-SA 3.0

Kino im Grassi Museum Eingesetzte Produkte

High Power Subwoofer QLB 118 G Ground-Version

The direct-radiating high-performance subwoofer is equipped with a new developed 18” subwoofer with tetra coil & dual voice coil. The tunnel design of the bass reflex casing has been optimized to minimize air flow noise. These innovations distinctly increase the sound and reproduction quality. Hence the QLB 118 G sound tight and feature a proper impulse response without loosing the deep bass reproduction of a 18“ subwoofer. It is recommended as a universal subwoofer for creating powerful bass arrays in combination with the line array and hybrid elements of the PANO series. Its mechanical construction provides the KME typical stability. Functional details like the perfectly placed handles and metal stacking elements set new standards.

Column Speaker for Installation ILS 64 black

Passive 2-way column array. The specially curved arrangement of the high frequency section results in an asymmetric vertical acoustic beam of nominal 25° (+5°/ -20°). This arrangement allows for long throw distance as well as a perfect nearfield coverage. The ILS 64 is perfect for fullrange applications without compromises to play back music as well as for speech reproduction. The subwoofers IB 210 and IB 15 can be used as low extension of the ILS 64.

Hybrid Source Element QF 5045 V2

Das Hybridarrayelement QF 5045 V2 (neu entwickelte Mittel-/Hochtoneinheit) mit einer Abstrahlung von 50° horizontal und 45° vertikal stellt ein Novum in der Kombination von Line-Source- und Point-Source-Technologien dar. Die QF 5045 V2 verfügt über eine kohärent arbeitende Hochtoneinheit mit 4 x 1“ Hochton-Treibern, die auf einem Wellenformer arbeiten und dabei gleichzeitig eine präzise Abstrahlung und den nahtlosen Übergang der Hochtonfrequenzen zwischen den Arrayelementen garantieren. Das Mitteltonsystem bildet ein direkt abstrahlender hochbelastbarer 12“ Neodymlautsprecher. In einer Symbiose verbindet das System die Praxisanforderungen nach kompaktester Bauform, hohem Schalldruck und definierter Abstrahlung eines Line Arrays. Die tonale Abstimmung erlaubt die Nutzung des 2-Wege Systems als Fullrange System oder die Anwendung als Mid / High System in einer leistungsfähigen PA Kombination. Die QF 5045 V2 ist zur Bildung von Clustern aus maximal drei Einheiten im Groundstacking- und Flugbetrieb optimiert. Weiterhin ist durch den integrierten Flansch der Betrieb auf einem Hochständer oder einer Distanzstange möglich.

Hochleistungssubwoofer QLB 118 G Ground-Version

Der direktabstrahlende hochbelastbare Subwoofer ist bestückt mit einem neuartigen 18“ Woofer mit Tetracoil & Dualvoicecoil. Das Tunneldesign des Bassreflexgehäuses wurde in einer Weise optimiert, so dass Strömungsgeräusche auf ein Minimum reduziert werden konnten. Die Klang- und Wiedergabeeigenschaften profitieren enorm von diesen Innovationen, so klingt der QLB 118 G erstaunlich straff und impulstreu, ohne dabei jedoch auf die gewohnte tiefreichende Basswiedergabe eines 18“ Subwoofers zu verzichten. In Kombination mit den Linearray- und Hybridelementen aus der PANO Serie empfiehlt er sich als universeller Subwoofer zum Aufbau leistungsfähiger Bass-Arrays. Sein stabiler mechanischer Aufbau gewährleistet die KME typische Langlebigkeit. Funktionelle Details wie z.B. die optimal platzierten Griffe und Metallstapelfußelemente setzen Maßstäbe.

Säulenlautsprecher für Installationen ILS 64 schwarz

Passiver 2-Wege Installations-Säulenlautsprecher. Die speziell gekrümmte Anordnung der Hochtonsektion erzielt eine asymmetrische vertikale Schallfokusierung von nominell 25° (+5°/-20°). Diese Anordnung ermöglicht eine äußerst gleichmäßige Beschallung mit hoher Reichweite und optimaler Nahfeldabdeckung. Die ILS 64 kann ohne Kompromisse für Fullrange Anwendungen bei Sprach- sowie Musikwiedergabe eingesetzt werden. Als Tieftonerweiterung eignen sich die Installationssubwoofer IB 210 und IB 15.
