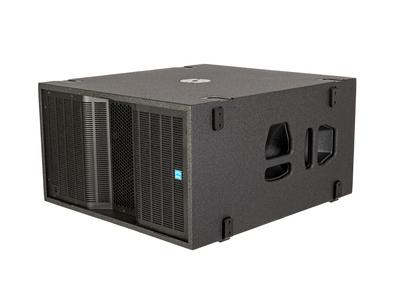

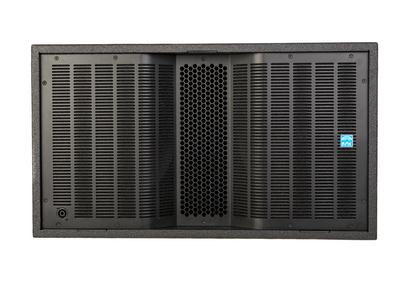

GB 214
Hochleistungssubwoofer
Der GB 214 ist ein äußerst kompakter, hochbelastbarer, passiver Subwoofer. In dem sehr flachen Gehäuse erzeugen zwei neuartige 14" Langhub-Neodymlautsprecher in Hybridanordnung ein enorm druckvolles Bassfundament. Die tiefe Abstimmung gewährleistet einen sehr voluminösen Klangeindruck bei absoluter Präzision und Impulstreue.
Händler findenfür Angebotsanfrage merken
Anwendung
Der GB 214 empfiehlt sich als System Subwoofer für die Hybridtopteile QF 5045 V2 und QH 5045 der PANO Serie. Er kann als Single-Subwoofer oder in Bassarraykonfigurationen eingesetzt werden. Die Verwendung kann liegend und hochkant stehend erfolgen.
Ausstattungsdetails
Der stabile mechanische Aufbau gewährleistet die K.M.E.-typische Langlebigkeit. Funktionelle Details wie optimal platzierte und ergonomisch geformte Griffmulden, M20 Hochständerflansch, seitliche Kantenschutzelemente, Metallstapelfußelemente sowie durchdachtes Zubehör garantieren ein einfaches Handling.
Simulationssoftware
Die mitgelieferten Lautsprecherdaten für das EASE Focus 3 Softwareprogramm ermöglichen eine präzise Simulation der Performance unterschiedlicher Systemsetups in dreidimensionaler Darstellung. In der Simulation können komplexe Subwoofer-Arrays mit omnidirektionaler oder direktionaler Abstrahlcharakteristik simuliert werden.
Technische Daten
| Anwendung | Hochleistungs-Subwoofer für Großbeschallungen als Ergänzung für PANO Hybridsysteme |
|---|---|
| Lautsprecherbestückung | 2x 14" Neodym (4" Schwingspule) |
| Abstrahlcharakteristik (h x v) | omnidirektional |
| Belastbarkeit (AES / Programm) | 1600 / 3200 W |
| Impedanz | 8 Ohm |
| SPL nom. (Fullspace@1W/1m) / max. SPL (bei AES Nennbelastbarkeit) | 101 / 133 dB |
| Frequenzgang (-10 dB) | 32 Hz |
| Abmessungen (B x H x T) | 720 x 415 x 800 mm |
| Gewicht | 51 kg |
| Anschlüsse | 3x Speakon NL4 rückseitig (Input, Link Output, X-Link Output), 1x Speakon NL4 frontseitig (Input) |
| Oberfläche | PU Beschichtung schwarz |
| Ausstattungsmerkmale | 4x Muldengriffe seitlich, seitlicher Kantenschutz, Stapelelemente, M20 Hochständerflansch |
| Frontgitter | Stahl-Frontgitter mit Antikorrosionsbeschichtung, hinterlegt mit Akustikschaum |
| Schutzklasse | IP 45 |
| Simulationssoftware | EASE Focus 3 |
Systemverstärker
Powersoft Touring Powersoft T304 A
Die T-Serie ist ein flexibler und kostengünstiger Lautsprecherprozessor auf Verstärkerplattformbasis. Das Modell liefert eine hohe Spitzenspannung, die einen hohen Schalldruck mit einzelnen 8/16-Ohm Lautsprechern ermöglicht. Die hohe Spannung eignet sich auch gut zum Aufteilen der Leistung zwischen den Kanälen für Anwendungen wie Bi-Amping-Lautsprecher oder Subwoofer mit passiven Topteilen.
Digitalverstärker DA 230
- Nicht mehr lieferbar –
Die DA 230 ist eine vollständig digitale Mehrkanalendstufe mit umfangreicher Audio-DSP-Funktionalität und zwei Class-D-Endstufen neuester Generation. Praxisorientierte Bediengesten lassen die Bedienung auch komplexer Funktionen, wie zum Beispiel die Preset-Einstellungen am Gerät zum Kinderspiel werden.
Galo | GB 214 Kompatible Produkte und Zubehör

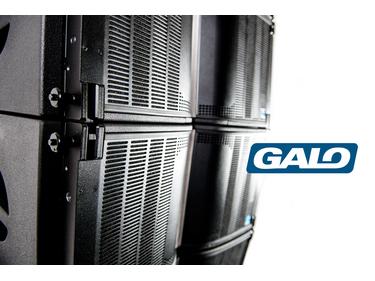

Line Source Element G 10
The G10 is a passive high power line source element – acoustically optimized to reach an excellent sound quality and extraordinary performance. Particular attention was paid to the practical handling to ensure ideal transport characteristics as well as a quick and safe rigging.
Line Source Element G 10
Das G 10 ist ein passives Hochleistungs Line-Source-Element – akustisch optimiert, um exzellente Klangqualität und eine außergewöhnliche Performance zu erzielen. Besonderes Augenmerk wurde auf die praxisgerechte Handhabung gelegt, um optimale Transporteigenschaften sowie ein schnelles und sicheres Rigging zu gewährleisten.
Hybrid Source Element QF 5045 V2
Das Hybridarrayelement QF 5045 V2 (neu entwickelte Mittel-/Hochtoneinheit) mit einer Abstrahlung von 50° horizontal und 45° vertikal stellt ein Novum in der Kombination von Line-Source- und Point-Source-Technologien dar. Die QF 5045 V2 verfügt über eine kohärent arbeitende Hochtoneinheit mit 4 x 1“ Hochton-Treibern, die auf einem Wellenformer arbeiten und dabei gleichzeitig eine präzise Abstrahlung und den nahtlosen Übergang der Hochtonfrequenzen zwischen den Arrayelementen garantieren. Das Mitteltonsystem bildet ein direkt abstrahlender hochbelastbarer 12“ Neodymlautsprecher. In einer Symbiose verbindet das System die Praxisanforderungen nach kompaktester Bauform, hohem Schalldruck und definierter Abstrahlung eines Line Arrays. Die tonale Abstimmung erlaubt die Nutzung des 2-Wege Systems als Fullrange System oder die Anwendung als Mid / High System in einer leistungsfähigen PA Kombination. Die QF 5045 V2 ist zur Bildung von Clustern aus maximal drei Einheiten im Groundstacking- und Flugbetrieb optimiert. Weiterhin ist durch den integrierten Flansch der Betrieb auf einem Hochständer oder einer Distanzstange möglich.
Hybrid Source Element QH 5045 V2
Eine einzelne Hybridarrayeinheit QH 5045 V2 (neu entwickelte Mittel-/Hochtoneinheit) hat eine Abstrahlung von 50° horizontal und 45° vertikal. Das Hybridarrayelement stellt dabei ein Novum in der Kombination von Line-Source- und Point-Source-Technologien dar. Die QH 5045 V2 verfügt über vier 1“ Hochtontreiber, die kohärent auf einem Wellenformer arbeiten und dabei gleichzeitig eine präzise Abstrahlung und den nahtlosen Übergang zwischen den Arrayelementen der Hochtonfrequenzen garantieren. Die beiden Mitteltonsysteme sind als Horn ausgeführt und jeweils mit einem 10“ Neodymlautsprecher bestückt. In einer Symbiose verbindet das System erstmals die Praxisanforderungen nach kompaktester Bauform, höchstem Schalldruck und definierter Abstrahlung eines Line Arrays. Die QH 5045 V2 ist zur Bildung von Clustern aus maximal drei Einheiten im Groundstacking- und Flugbetrieb optimiert. Weiterhin ist durch den integrierten Flansch der Betrieb auf einem Hochständer oder einer Distanzstange möglich.

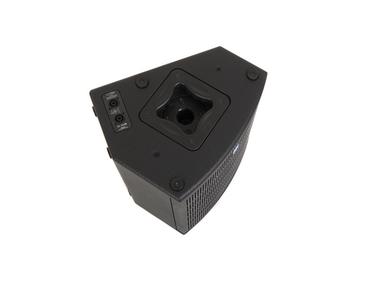

Stage Monitor MCX 10
Der MCX 10 ist ein kompakter, koaxialer Bühnenmonitor hoher Leistungsfähigkeit. Das Gehäusedesign ermöglicht - je nach Anwendung - drei Aufstellungsvarianten: 35° für das Abhören aus näheren Distanzen, 55° für größere Entfernungen und 90° beispielsweise als Front-Fill auf der Bühnenkante. Durch das unauffällige Design fügt sich der MCX 10 in jede Umgebung harmonisch und elegant ein. Der äußerst robuste Lautsprecher überzeugt mit seiner präzisen Klangwiedergabe und bereitet Musikern auf der Bühne ein eindrucksvolles Klangerlebnis.
Stage Monitor MCX 12
Der MCX 12 ist ein koaxialer Hochleistungsmonitor mit vielfältigen Anwendungsmöglichkeiten. Das Gehäusedesign ermöglicht – je nach Anwendung – drei Aufstellungsvarianten: 35° für das Abhören aus näheren Distanzen, 55° für größere Entfernungen und 90° beispielsweise als Front-Fill auf der Bühnenkante. Durch das unauffällige Design fügt sich der MCX 12 in jede Umgebung harmonisch und elegant ein. Der äußerst robuste Lautsprecher überzeugt mit seiner präzisen Klangwiedergabe und bereitet Musikern auf der Bühne ein eindrucksvolles Klangerlebnis.

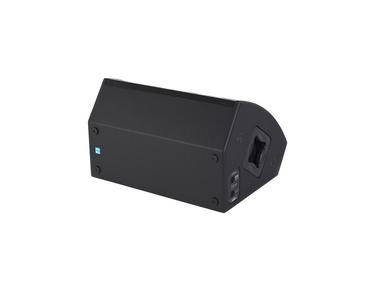

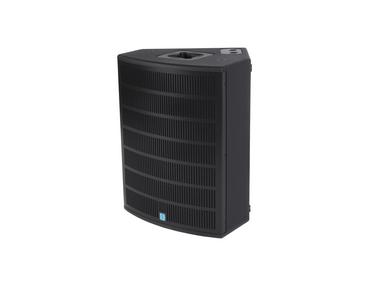

Stage Monitor MCX 15
Der MCX 15 ist ein koaxialer Hochleistungsmonitor im Low Profil Gehäusedesign. Das Gehäusedesign ermöglicht zwei Aufstellungsvarianten mit einem flacheren Winkel von 35° für das Abhören aus nahen bis kürzeren Distanzen und einem steileren Winkel von 55° für größere Abhörentfernungen. Optisch fügt er sich dabei elegant und harmonisch in jede Umgebung ein. Mit seiner stabilen Bauweise widersteht er mühelos den harten Bühnenanforderungen. Die Abstrahlcharakteristik von vertikal 60° und horizontal 40° wurden dabei an die Aufstellwinkel angepasst und können bei Bedarf um 90° gedreht werden.

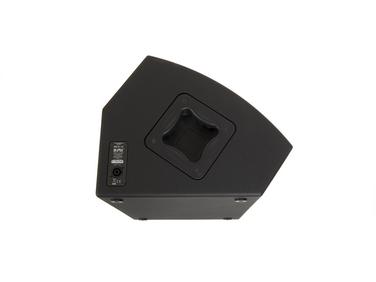

Stage Monitor MCX 12
The MCX 12 is a high-performance coaxial stage monitor offering various applications. Depending on the application, the design enables three set-up options: 35° angle for monitoring from short distances, 55° for longer distances, and 90° e.g. for front-fill applications at the stage edge. Due to its inconspicuous design, the MCX 12 fits harmoniously and eleganty into all surroundings. The speaker features a broad dispersion of 80°. The highly sturdy monitor convinces with its precise sound reproduction and gives musicians on stage a top-class sound experience. The flange inside the handle provides to possibility to use the MCX 12 as a PA system on a high stand. If required, the MCX 12 combines perfectly with the QLB 215 or QLB 118 X/G subwoofers. The monitor offers three Neutrik NL4 speakon connectors. Two of them are placed on the side of the high stand flange.
Stage Monitor MCX 10
The MCX 10 is a compact high-performance coaxial stage monitor. Depending on the application, the design enables three set-up options: 35° angle for moni-toring from short distances, 55° for longer distances, and 90° e.g. for front-fill applications at the stage edge. Due to its inconspicuous design, the MCX 10 fits harmoniously and eleganty into all surroundings. The speaker features a broad dispersion of 70°. The highly sturdy monitor convinces with its precise sound reproduction and gives musicians on stage a top-class sound experience. The flange inside the handle provides the possibility to use the MCX 10 as a PA system on a high stand. If required, the MCX 10 combines perfectly with the QLB 215 or QLB 118 X/G subwoofers. The monitor offers three Neutrik NL4 speakon connectors. Two of them are placed on the side of the high stand flange.
Stage Monitor MCX 15
The MCX 15 is a coaxial high performance monitor with low profile casing design. The design enables two set up options – with a flat angle of 35° for a monitoring from near to short distances and a steep angle of 55° for longer distances. With its elegant look it harmoniously fits into all surroundings. Due to the solid construction and the high protective front grid the MCX 15 can deal perfectly with
the hard stage requirements. The dispersion of 60° vertical and 40° horizontal has been adapted to the monitor angle and can be rotated by 90°. Each, left and right side includes a connection panel with each two Neutrik NL 4 Speakon sockets for an efficient cabeling and linking of the stage signals. In multifunctionality the MCX 15 sets new standards with a highstand flange inside the handle and two KME Variofix mounting points where a flying frame can be installed quickly and easy without any tools. The MCX 15 can be combined with the subwoofers QLB 215 and QLB 118 X/G, e.g. as a drum fill or front system.
Zubehör | Transport Transportschutzdeckel

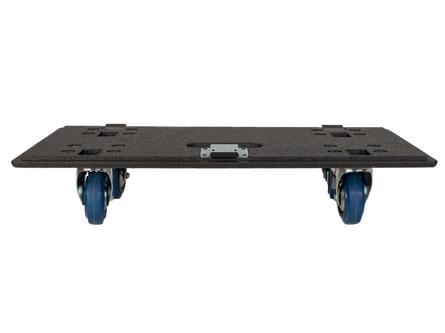

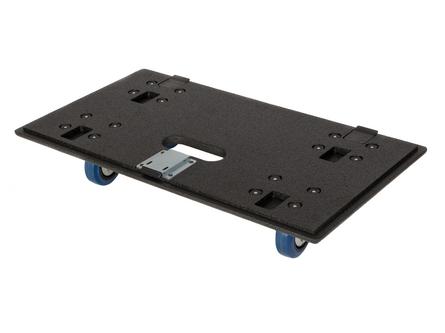

Transportschutzdeckel mit Rollen (Wheelboard) für GB 214 zur frontseitigen Montage
